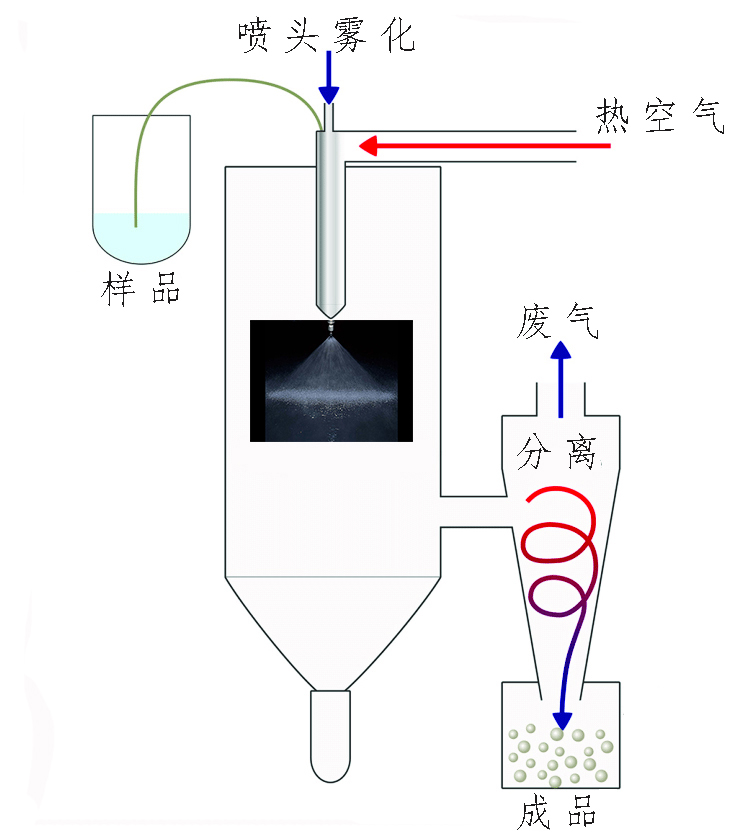

壓力噴霧干燥機工作原理：

料液由前道工序送入本工段的料液槽，水由工廠***管道送入本工段的水槽內。料或水根據操作指令通過供料泵、閥門、霧化器供料或供水。本裝置選用開式系統，空氣直接從大氣中吸取，外界空氣經過濾由鼓風機送至燃煤熱風爐，加熱后的熱風通過 干燥塔頂部的熱風分配器，均勻流入塔內；需干燥的物料送入霧化器，在壓力的作用力形成若干的細小霧滴。在干燥室內霧滴群與熱風接觸迅即被干燥成干粉，從旋風分離器分離后連續排出，廢氣由引風機送入水膜除塵器凈化后排入大氣中。

本流程產用垂直下降并流型，在干燥室內，液滴與熱風呈同向流動。適宜于熱敏性的物料，垂直下降并流型塔壁粘料較少，是工業上常用的基本型式之一。

為保證產品不受污染，進料管道、閥門及離心噴頭等與無聊接觸處均采用不銹鋼。

為防止物料的外泄、粉塵飛揚，本機采用負壓運動。

設計知道思想：

1、得到較高質量的產品，且盡量減少其受熱時間。

2、較低能耗

3、較高的自動化水平

4、設備材質選用與物料接觸處為不銹鋼，以減少其雜質污染

設備組成和特點

1、供料系統：

由料槽、水槽、過濾器、泵、閥、管道等組成。

由于物料為食品上用途，潔凈度要求較高，故本系統采用不銹鋼制作。

供料泵采用帶變頻調速控制的螺桿泵，排風溫度與加料速度之間可連鎖，自動實現流量調節，確保產品質量。

2、熱風系統：

熱源采用燃煤，空氣加熱裝置為高效間接式燃煤熱風爐，它由自動上煤機、出渣機、鏈條爐排、燃燒室、列管換熱器，助燃鼓風機、冷風鼓風機、引風機、煙氣除塵器等部件組成。燃燒室中產生的高溫?zé)煔馀c鼓風機鼓進的冷風在換熱器中進行熱交換，換熱方式為逆流，這樣可使輸出的熱風溫度較高，煙氣排出的溫度較低，熱效率高；換熱器分成四組，***組與高溫?zé)煔饨佑|的管子采用耐高溫不銹鋼，列管一端為固定，另一端為浮動，確保換熱器的使用壽命。

3、干燥室及熱風分配器：

干燥室是噴霧干燥機的主體部分，是以保證物料在干燥室內的足夠的停留時間，使制品達到所需要的 水分要求、而不致受熱變質和室壁沉積為前提，其尺寸大小與進料速度、霧化盤直徑、霧化器轉速直接有關。本機由外筒身、骨架、內筒身等組成，在干燥室頂部中心的進風蝸殼是一個螺旋形的分配室，在圓柱形室壁上，上下設有門及照明裝置，可供觀察或清洗室壁用。

干燥室具有硅酸鋁綿纖維保溫層。進風溫度檢測點設在進風蝸殼入口處，干燥室壓力檢測點設在靠近錐形與圓柱形交接處的圓形室壁上。

熱風分配器裝在干燥室頂部進風蝸殼內。熱風分配器的作用 是供給干燥所需的熱量，控制霧滴及顆粒行徑的路線以及快速蒸發后水分從霧化區移去。為使液滴和氣體的有效混合，不產生渦流，避免或盡量減少粘壁產生。熱風分配器有一個導向錐體，具有導風板及空氣分散器，導風板可以調節角度，空氣分散器可以上下調節，用來控制熱風的方向，使霧滴與熱風的混合達到設計要求。導風板的角度大小，空氣分散器位置高低，將直接影響到噴霧的軌跡和最后產品的性質，因此一直是我們設計中高度重視并盡力解決好的問題之一。

4、排風系統：

由一級旋風分離器、二級旋風分離器、水膜除塵器 、引風機、關風機、管道等組成。干燥步驟完成以后，干燥產品懸浮在空氣中，對離開干燥室的空氣中所帶出的干燥產品，必須有效地加以分離及排出，以保證干燥處理獲得***產量和防止粉料逸到大氣中造成空氣污染。本機的收粉系統回收采用二級旋風分離器和水膜除塵器。
